精密過濾器結構原理

精密過濾器也稱保安過濾器，是一般水處理系統預處理工藝最后一道過濾裝置，對水處理系統過濾膜起到非常重要的保護作用，結構原理從兩方面深度解析：

一，精密過濾器外殼

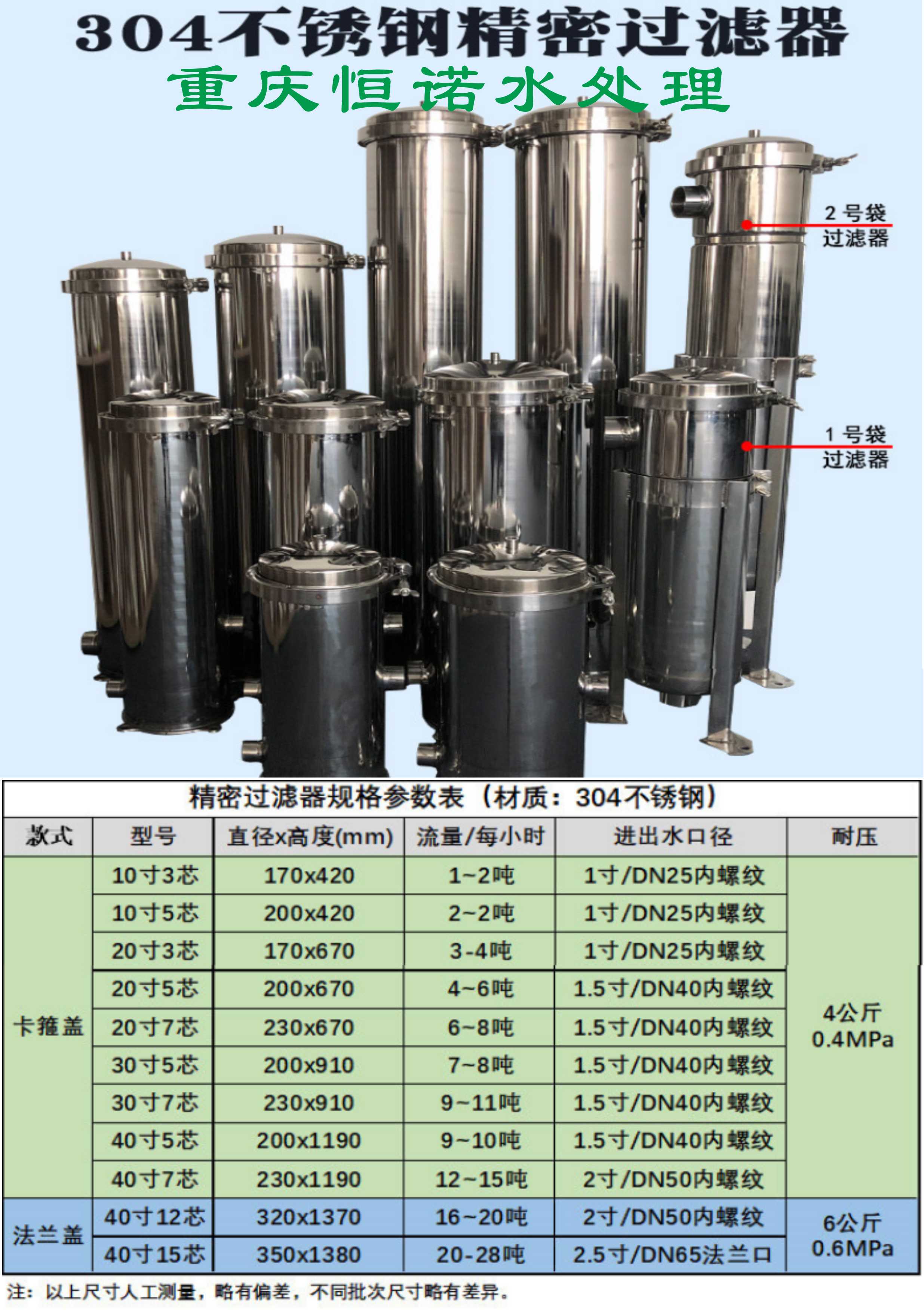

 精密過濾器外殼通常為圓柱體形狀，進出口有內絲及法蘭方式，對于過水量在5T/h以下的精密過濾器，進出水口為內絲接口；對于過水量大于5T/h的精密過濾器，進出水口為法蘭接口。過濾器材質為304不銹鋼。

   精密過濾器頂部由封頭焊接法蘭與過濾器本體法蘭用螺栓連接，法蘭與法蘭之間加O型密封橡膠圈密封；也有用抱箍連接的，抱箍連接通常用于小流量，一般5T/h以內。

   法蘭連接承受水的壓力較大，緊固螺栓較多，拆卸相對費時間。

   抱箍連接方便快接，過濾器直徑通常不大。

   過濾器頂部有排氣閥及監測壓力接口。

二，精密過濾器內部結構

精密過濾器內部分兩層，一層是精密過濾器的底部，高度通常在10-20cm，底部周邊開出水口，經過過濾后的水從此出水口流出。

二層為圓型鋼板，鋼板上開了與濾芯內孔大小相應的通孔，鋼板的圓周邊與精密過濾器內壁焊接成型，在圓形鋼板10-20cm高度處開進水接頭，原水從此接口進入。鋼板上開孔的數量就是濾芯的數量。

本文由恒諾水處理小編整理，感謝閱讀，希望對您有幫助，如有任何意見或建議歡迎留言或咨詢。
